スーパーボルト 製品ガイド

イケキンはノルトロックジャパンと契約した正規代理店です。
製品ガイド
製品ラインナップ ナット式テンショーナー
主な特徴 標準タイプ 高張力タイプ 中高温タイプ 中高温・丈高タイプ コンパクトタイプ
シリーズ MT CY H650 H650T SJ
寸法範囲
- ミリサイズ

- インチサイズ

M16-M160
3/4”-6”

M16-M160
3/4”-6”

M20-M125
3/4”-5”

M24-M100
1”-4”

M20-M160
3/4”-6”
ボルトの許容応力範囲
450 〜700 N/mm2
60 〜100 ksi
500 〜900 N/mm2
70 〜130 ksi
310 N/mm2
45 ksi
応力領域に基づく
310 N/mm2
45 ksi
応力領域に基づく
250〜400 N/mm2
35〜60 ksi
対応温度
-10〜250℃
0〜 500 °F
-40〜250℃
-50〜 500 °F
要求に応じて低い温度
350℃まで
650 °Fまで
350℃まで
650 °Fまで
-10〜250℃
0〜 500 °F
表面処理
オプション
オプション
オプション
オプション
オプション
取り付け例
ボルトの重要度の高い
産業でのボルト締結箇所向け
MTシリーズと同様
高張力タイプ
以下のような大型ボルトの締結向け:
- ボイラー給水
 ポンプ
- ボイラー循環
 ポンプ
- 原子炉
- 熱交換器 等
以下のような大型ボルトの締結向け:
- タービン
- エンジン
- ポンプ
- コンプレッサー 等
高さ制限のある箇所での締結向け:
- 油圧シリンダー
- シャフトマウント
- ピストン接続
- 基礎 等
ジャックボルト
潤滑油
JL-G や JL-AS 等
JL-G や JL-AS 等
JL-G や P37 等 JL-G や P37 等 JL-G や JL-AS 等
備考
同等のボルト式テンショナー
:SB8(強度8.8)
同等のボルト式テンショナー
:SB8(強度8.8)
-
直径が限られたスペースでの取り付けにお奨めします。
-
型式・パーツ番号の見方
(PDF)/559 KB
製品ラインナップ ボルト式テンショナー フレックスナット
主な特徴 標準タイプ 高張力タイプ 標準タイプ 高張力タイプ
シリーズ SB8 SB12 SX8 SX12
寸法範囲
- ミリサイズ
- インチサイズ

M16-M160
3/4”-6”

M20-M90
3/4”-3-1/2”

M20-M160
3/4”-6”

M20-M160
3/4”-6”
ボルトの許容応力範囲
450 〜650 N/mm2
60 〜95 ksi
500 〜850N/mm2
70 〜125 ksi
450〜700 N/mm2
60 〜100ksi
500〜900 N/mm2
70 〜130ksi
対応温度
-10〜250℃
0〜 500 °F
-40〜250℃
0〜 500 °F
要求に応じて低い温度

-10〜250℃
0〜 500 °F
-40〜250℃
0〜 500 °F
要求に応じて低い温度
表面処理
オプション
オプション
オプション
オプション
取り付け例
ボルトの重要度の高い
産業でのボルト締結箇所向け
SB8と同様、高張力ボルトタイプ 貫通穴での取り付けの際の受け側のナット。
ボルト締結体に弾性力を追加する効果があります。
短い締結長さの際に特にお勧めです。
SX8と同様、高張力タイプ
ジャックボルト
潤滑油
JL-G や JL-AS 等
JL-G や JL-AS 等
-
-
備考
同等のナット式テンショナー
:MT
同等のボルト式テンショナー
:CY
MTナット式テンショナーまたはSB8ボルト式テンショナーとの組み合わせ
CYナット式テンショナーまたはSB12ボルト式テンショナーとの組み合わせ
取り付け例

スタッドボルトで締結


貫通穴での締結


タップ穴の締結


座繰り穴での締結


スーパーボルトナット式テンショナーはスタッドをタップ穴に入れてご使用頂けます。
縦方向の純粋な張力で締め付けることにより、スタッドが雌ねじをなめることなく、容易に取り外しすることができます。

貫通穴においてスタッドボルトで締結する場合は、スーパーボルトのナット式テンショナーと、受け側にはフレックスナットをご使用頂けます。
フレックスナットはスタッドに弾性力を追加し、疲労寿命が向上します。

タップ穴の締結には、スーパーボルトのボルト式テンショナーをご利用頂けます。MJTボルトヘッドはコンパクトで、狭い場所での締結作業に向いています。
更に、部品点数が一点で済みます。

スーパーボルトのボルト式テンショナー・コンパクトタイプは座繰り穴の締結用としてご利用頂けます。
ヘッド中央部にある六角ヘッドを用いることで、全体を簡単に回転させ、セットすることが可能です。

★全製品に取扱説明書を添付★

取扱説明書に従い、取り付け取り外しを行うことで、
お客様は技術的に素晴らしい製品を手に入れるだけ

でなく、さらに締結作業の効率化や、安全性、製品
寿命を向上させることが出来ます。
さらに詳しい情報はwww.superbolt.com から
PDFとビデオ動画をご覧ください。

スーパーボルトの締結システムの使用方法や、
使用用途とメンテナンス等については、
イケキンまでご連絡ください。

★高品質な部材と消耗品の提供★

取り付けおよび取り外しは高品質の部材や消耗品の
ご使用で改善されます。製品の取り付けおよび取り外し
の効率が高まり、安全なボルト締結を守ることにつなが
ります。当社は以下の商品も提供しています。

●潤滑材
●保護キャップ
●ソケット
●トルクレンチ
●空気圧レンチ

非純正部品のご使用はスーパーボルトの機能を
低減させ、直接的または間接的な損傷を引き起こす
可能性があります。

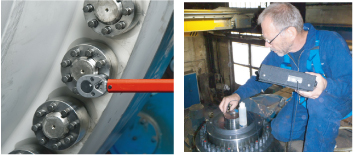

★取り付け作業のサポートサービス★

スーパーボルトの取り付けに関して、当社のスタッフを通じて、
次のサービスを提供することが可能です。

●取り付け時に、お客様の作業員の皆様をサポートします。
●お客様の作業員の皆様へ取り付け教育を提供します。

注意:取り付けを完全に請負うサービスを受ける場合は、
別途契約が必要となります。

使用に関する注意事項

スーパーボルト(マルチジャックボルトテンショナー)を適用する際の、様々な現場での取り付け場面における
重要事項です。よくご確認の上ご使用ください。


ワッシャーのセンタリング


低強度材料を締結する場合


大きめの穴および長穴


ワッシャーが確実にねじの軸の中心に来ていること、片側によっていないことを確認してください。


低強度の材料を締結する場合、厚くて大きいワッシャーまたはワッシャーの追加が必要なケースがあります。


ボルト荷重を確実に被締結材で受けられるよう、追加のワッシャーまたは大型ワッシャーが必要なケースがあります。


小スペースでの作業


スタッドの端に取り付けする際


長いスタッドでの締結


ソケットとレンチで作業可能か、
スペース制限を確認してください。



テンショナーをスタッドの端に配置する
際、スタッドにソケットが干渉することが
あります。
その場合、確実な締結作業を可能に
するため、追加のスペーサーを入れて
高さを調整することが必要です。


通常のスーパーボルトでは、ソケットがスタッドに干渉する可能性があります。その場合、確実な締結作業を可能にするため、ジャックボルトとスタッドとのスペースを確保したテンショナーが必要です。


お客様の用途が、上記のような対策を必要とする場合や特別な製品が必要な場合は、
イケキンまでご連絡ください。
弊社はお客様に最適なソリューションを見つけるお手伝いをさせて頂きます。
