ゆるみ止め対策でメンテナンス回数の低減と品質の向上

現場検証をしてゆるみの原因が振動による回転ゆるみだということが判明していたため、最も効果を発揮するであろうノルトロックワッシャーをご提案。
ノルトロックワッシャーは摩擦ではなく「軸力（※）」を利用してゆるみを物理的に防ぐゆるみ止め製品。

※軸力…軸力とは、締め付けにより引っ張られたねじが、元の長さに戻ろうすることで間にあるものを挟み込む力（固定力）のこと。

ノルトロックワッシャーの製品紹介はこちら

効果を検証するため、ユンカー振動試験（※）を実施することをご提案。
製品の別の部分でゆるみ対策としてスプリングワッシャーとナットタイプのゆるみ止めを使用されていたので、比較材料として以下の4つの条件で試験を実施。
・ゆるみ止めなし
・スプリングワッシャー
・ナットタイプのゆるみ止め
・ノルトロックワッシャー

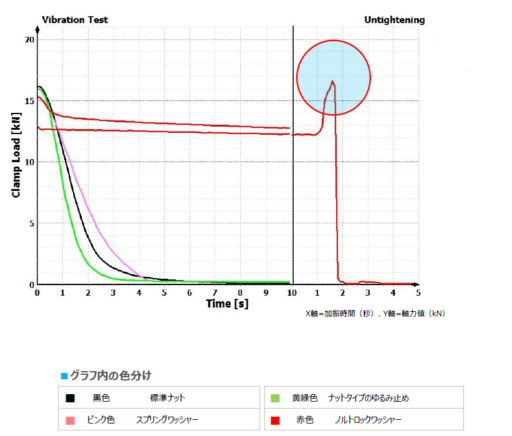

グラフの縦軸が軸力、横軸が時間。
上記の試験結果から、ノルトロックワッシャーがよりゆるみ止め効果を発揮できることが分かった。

※ユンカー振動試験
ドイツ工業規格DIN65151準拠に準拠したボルト締結体の振動試験。
世界で最もシビアな耐振動性試験と呼ばれる。
ロードセルによって軸力が客観的数値で、リアルタイムで確認できる点から世界で主流となっている。
