ノルトロックワッシャー　組込みボルト

ノルトロックワッシャーは、
・正しく取り付ければボルトが戻り回転してゆるむことを物理的に防げます。
・潤滑剤をご使用いただいてもゆるみ止め効果に影響はありません。
・通常のボルト締め付けと同じ手順で使用できます。（ただし、トルクは変化します。）

はい、ございます。試験結果についてはお問い合わせください。

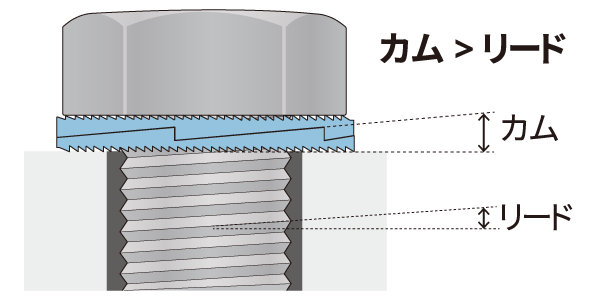

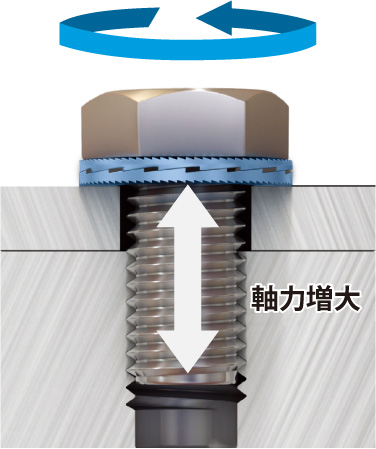

ノルトロックワッシャーは、張力の原理によるゆるみ止め製品であり、その他一般的な摩擦の原理によるゆるみ止め製品とは違い、固定力（軸力）を維持する能力が高いことが試験結果から確認できます。

はい、細目を含め一般的なねじピッチに使用できます。　ただし、並目ねじよりもピッチの大きいねじには使用できません。
　（メートル並目・細目ネジ、ユニファイ並目・細目ねじにご使用いただけます）

いいえ、鉄製ボルトには鉄製ノルトロックワッシャー、ステンレス製ボルトにはステンレス製ノルトロックワッシャーを使用することを前提に設計されております。　異種素材の組み合わせは推奨しておりません。

はい、使用できます。その場合は鉄製のノルトロックワッシャーをご利用ください。

はい、鉄製のノルトロックワッシャーはISO、JIS規格の強度区分のボルトに使用できます。（ステンレスの場合もISO、JIS規格の強度区分のボルトに使用できます。）

はい、使用できます。ただし、上記のように規格で硬さが決まるボルトの場合とは違い、相手材には規定がありませんので、ノルトロックワッシャーよりも硬さが低いことが条件となります。
鉄製のノルトロックワッシャーを使用される場合、相手材の硬さの上限は465HVになります。ステンレス製のワッシャーの場合は、相手材の硬さの上限は520HVです。

はい、ほとんどの場合ご使用いただけます。しかし、塗膜が非常に厚い場合は、ノルトロックワッシャーのリブが塗膜の金属表面に届かず、ゆるみ止め機能は塗膜が金属表面にどれほど密着しているかに左右されます。塗膜が非常に硬くヒビが入り、剥がれてノルトロックワッシャーが共周りを起こしてしまい、ゆるみ止め機能を失ってしまったケースもございます。ノルトロックワッシャーを塗装面に使用される場合は、取り付け後に締結部分を注意深く観察し、ヒビ割れなどが発生していないかをご確認ください。

いいえ、原則として推奨しておりません。ただし、お客様が使用されるプラスチックや複合素材の種類や条件により、ご使用いただける場合もございます。

はい、使用できます。 相手材の耐力が低い場合は、面圧を緩和するためにSPタイプ（幅広タイプ）を推奨しております。

はい、使用できます。相手材との接地面が荷重に耐えられる限り、ボルト穴径が大きい、長穴の場合でもご利用いただけます。この場合はSP（幅広）タイプで面圧を緩和させて使用することをおすすめします。

はい、ほとんどの場合使用できます。ノルトロックワッシャーの外径は、六角穴付きボルトの頭部径とほぼ同じ大きさですが、座繰り穴に十分な径と深さがあるかはサイズ表でご確認ください。
・NLWsize.pdf
・NLWsize_sus.pdf
・NLWsize_254smo.pdf
・NLWsize_alloy.pdf

はい、併用できます。ボルト締結において潤滑油を使うことはメリットが多いため、ノルトロックワッシャーと一緒に潤滑油をご利用いただくことをむしろおすすめしております。ノルトロックワッシャーは摩擦を利用しないゆるみ止め製品なので、ゆるみ止め機能には一切影響ありません。ボルトのネジ部とボルトヘッドの両方に潤滑油を塗布してご利用ください。

ノルトロックワッシャーとボルト/ナットの接触面とネジ部に潤滑油を塗布してご使用ください。

いいえ、ノルトロックは摩擦を利用しないため、ゆるみ止め機能は低下しません。
むしろ、最初の固定力が安定するので潤滑剤を使用することをおすすめします。

NL12は標準タイプで、座繰り穴にもご使用いただけます。NL12spは外径の広い幅広タイプで、長穴や大きなボルト穴径でもグリップに必要な表面積を確保します。また、荷重をより広範囲に分散できるよう、フランジボルト・ナットと幅広タイプのワッシャーを併用することをお勧めします。フランジのついていないボルト・ナットを使用されると、ワッシャーが変形し、破損につながるリスクがありますのでご注意ください。

はい、これまで平ワッシャーを使用していて、それをノルトロックワッシャーに変更した場合、締付トルクを上げる必要があります。これはノルトロックワッシャーがボルトヘッドの下表面に摩擦を加えるからです。締付トルクはボルトのサイズや強度区分、座面の状態や潤滑油の使用の有無や種類によって変化します。詳しくは、お問い合わせフォームよりご相談ください。

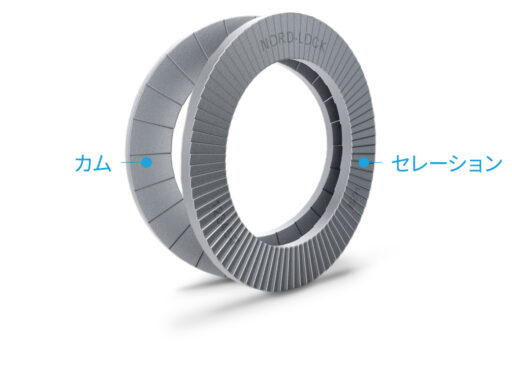

二枚一組のノルトロックワッシャーを取り付けしやすくするため、糊付けした状態でお届けしております。

デルタプロテクトコーティングとは、耐腐食性・防錆性を向上するための亜鉛フレークによる表面処理です。

254SMO®とはオーステナイト系　高耐食ステンレス鋼です。海水のような塩化物の多い液体中での使用を目的に開発されたステンレス鋼の一種で、他のオーステナイト系ステンレス鋼よりもさらに耐食性が高いのが特徴です。

いいえ、右ねじ用のみです。

いいえ、皿頭形状には使用できません。皿頭形状のゆるみ止め対策が必要な場合は、お問い合わせください。

いいえ、ノルトロックワッシャーの機能を阻害する恐れがあるのでお奨めしておりません。

全てのノルトロックワッシャーにはブランド名、生産情報と紐付けられたコントロール番号、タイプコードが表面にレーザーで刻印されており、万が一の場合にも製造段階に遡るトレーサビリティが可能になります。

はい、条件によっては再利用可能です。回数の限度はワッシャーの使用状況、軸力、外部からの影響等により異なります。
