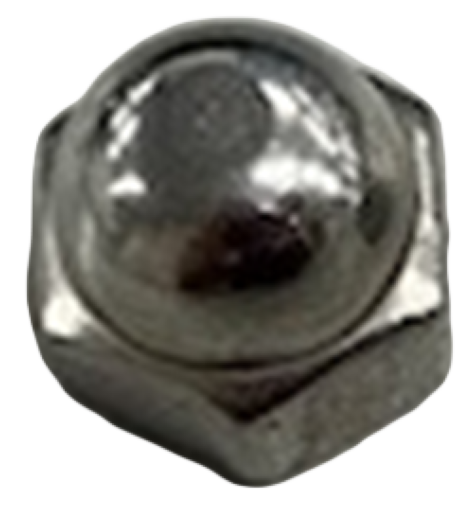

シーホース　ステンレス袋ナット（一体型）

袋ナットの一体成型でキャップの欠損防止

特長

01キャップの欠損による異物混入防止

02エア・水漏れ防止

商品詳細

「シーホース　ステンレス袋ナット」は、従来の袋ナット（キャップ溶接タイプ）とは異なり、本体を一体成型しています。
一体成型により、衝撃による頭部の欠損を防止します。
また、キャップ内の空間（隙間）がほとんどないため、凹みが生じにくくなっています。

従来品との違い

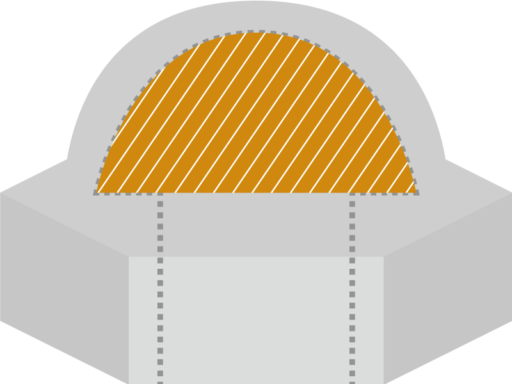

一般的な流通品はキャップ溶接タイプで、以下の画像に示すように、ねじの逃げ溝（オレンジ色の斜線部分）が存在します。

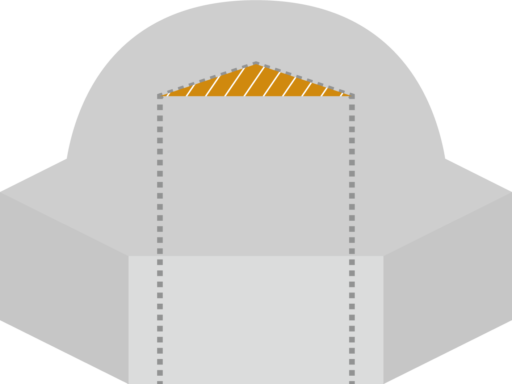

一方、「シーホース　ステンレス袋ナット」は、一体成型のため、ねじの逃げ溝（オレンジ色の斜線部分）がほとんどありません。

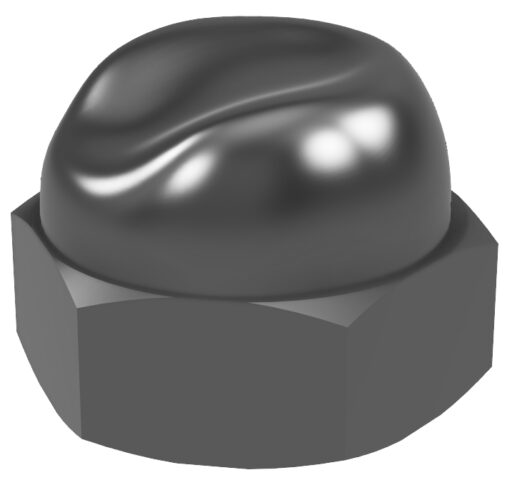

従来品の袋ナットの問題

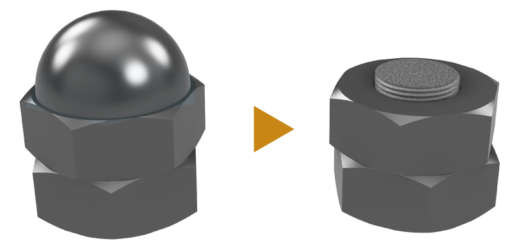

キャップ部分の頭部が溶接されているため、接合部が弱く、衝撃によって頭部が欠損することがあります。

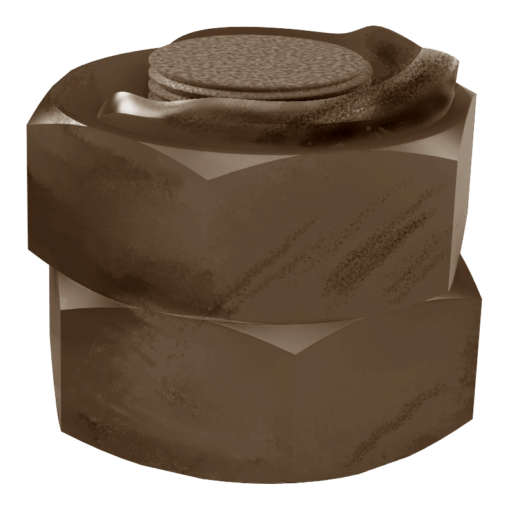

また、腐食による頭部の欠損も発生する可能性があります。

さらに、頭部空洞内にねじの逃げ溝があるため、凹みが発生しやすくなっています。

圧縮比較試験

万能試験機5KNにて圧縮を行った実験結果になります。

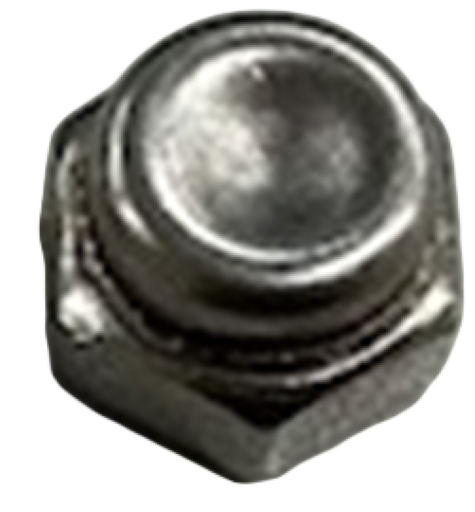

「シーホース　ステンレス袋ナット」では、0.08㎜の変形にとどまりましたが、

溶接タイプは、1.86mmの変形が発生しました。

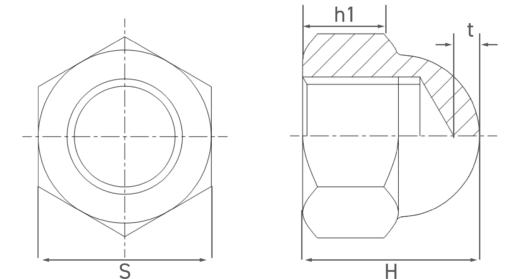

仕様

サイズ	ピッチ	Ｓ	h1	H	t(min)
Ｍ３	0.5	5.5	2.4	6	0.5
Ｍ４	0.7	7	3.2	6.45	0.8
Ｍ５	0.8	8	4	7.75	0.8
Ｍ６	1	10	5	9.75	0.8
Ｍ８	1.25	13	6.5	12.8	1
Ｍ１０	1.5	17	8	15.8	1.2
Ｍ１２	1.75	19	10	18.8	1.2
Ｍ１６	2	24	13	24.4	1.6
W３/８	16山	17	8	15.8	1.2
W１/２	12山	19	10	18.8	1.2

酸化発色との組み合わせ

酸化発色との組み合わせもおすすめです。
酸化発色の詳細はこちらからご覧ください。
https://www.ikekin.co.jp/products/6527/

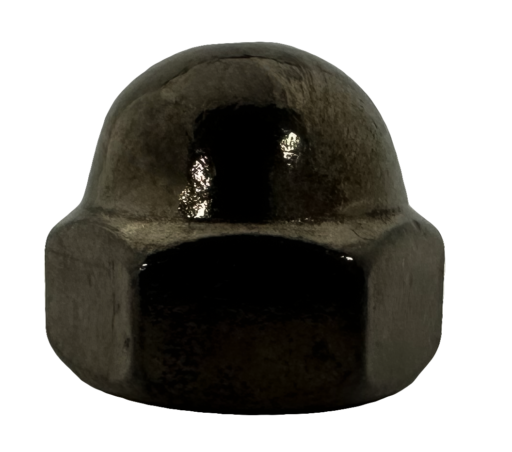

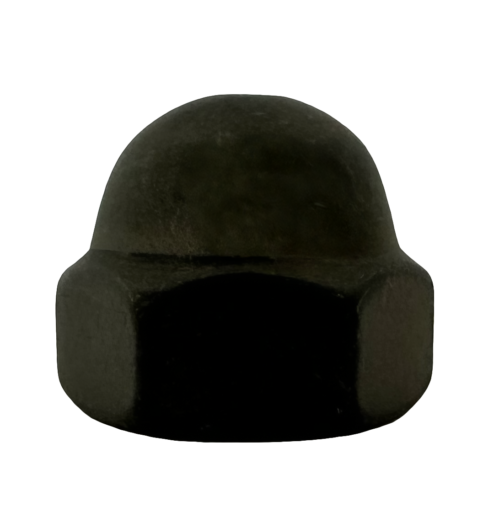

ブラック

二輪・四輪のアフターパーツにおすすめです。

　　　　　マットタイプ↓

　　　　　光沢タイプ↓

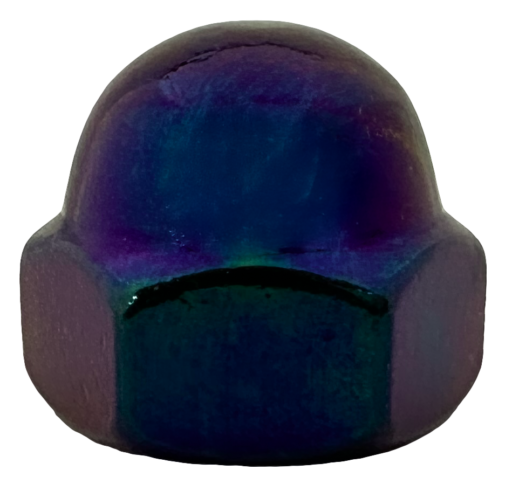

ブルー

食品機械の安全性向上に役立ちます。

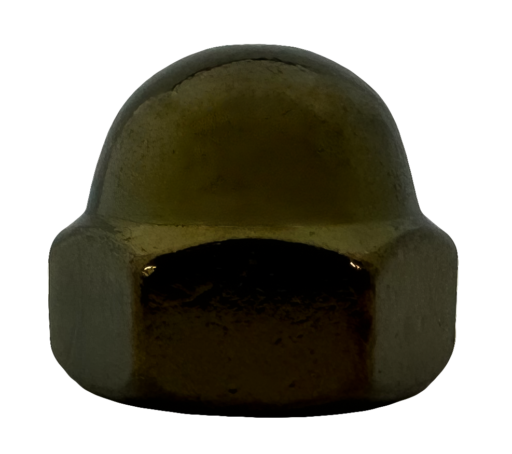

ゴールド

建材の外観性向上に寄与します。
