カタログダウンロード 特長

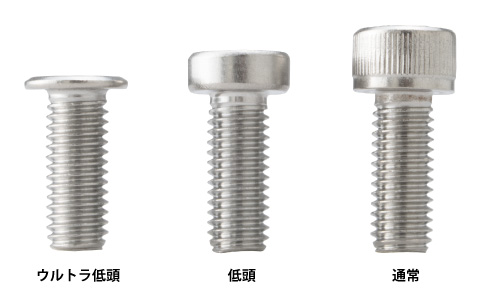

01頭部高さが低頭CAPに比べさらに低い
02ザグリ穴加工不要で頭部の出っ張りを抑えられる
03各種表面処理やゆるみ止め加工等の追加工も対応
お問い合わせ・お見積りはこちら商品詳細
ウルトラ低頭CAPは低頭CAPより頭部高さが低い製品です。
ねじ頭部の出っ張りを抑えたいところや軽量化したいところにお奨めです。
ザグリ穴加工が不要なので、作業工程や作業時間の削減が可能となります。
ご要望に合わせて各種追加工にも対応致します。
・表面処理・・・使用環境に合わせた処理が可能できます。
・頭部塗装・・・製品に合わせて塗装することで意匠性向上できます。
・ゆるみ止め加工・・・プレコートタイプの加工で作業性向上できます。
一般流通している極低頭CAPの同等品です。
採用実績
装置類のカバー止め / 車両用内装 / オフィス家具
寸法/規格表
M4以下はアラ先
注1)a=最大2P(M3のみ最大3P)
| サイズ | ピッチ | H | B
| t (MAX) | 最大締付トルク (N・ｍ) | φD | |
|---|---|---|---|---|---|---|---|
| M3 | 0.50 | 1.30 | 1.5 | +0.080 +0.020 | 2 | 1.0 | 6 |
| M4 | 0.70 | 1.50 | 2 | +0.080 +0.020 | 2.5 | 2.0 | 8 |
| M5 | 0.80 | 1.50 | 3 | +0.080 +0.020 | 3 | 3.5 | 9 |
| M6 | 1.00 | 1.50 | 3 | +0.080 +0.020 | 4 | 5.0 | 10 |
| M8 | 1.25 | 1.50 | 4 | +0.095 +0.020 | 5 | 10.0 | 13 |
| M10 | 1.50 | 1.50 | 5 | +0.140 +0.020 | 6 | 18.0 | 16 |
