カタログダウンロード リコイルのめねじ補修キットは産業機械、自動車、オートバイの保守・修理用として世界中で広く使用されています。
 |  |
トレードシリーズ リコイルキット | リコイルキット |
リコイルキットとは
お問い合わせ・お見積りはこちら使用方法
トレードシリーズ
画像クリックで拡大表示

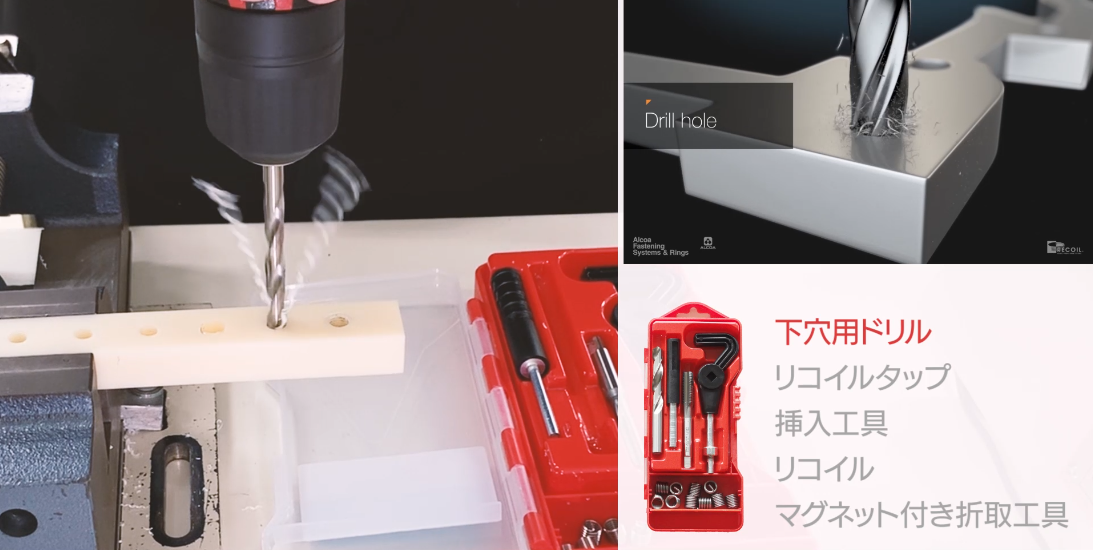

| 1 |  | ドリルで破損したネジ部を取り除きます。 |
|---|---|---|
| 2 |  | 必要な深さのタップを立てます。 |

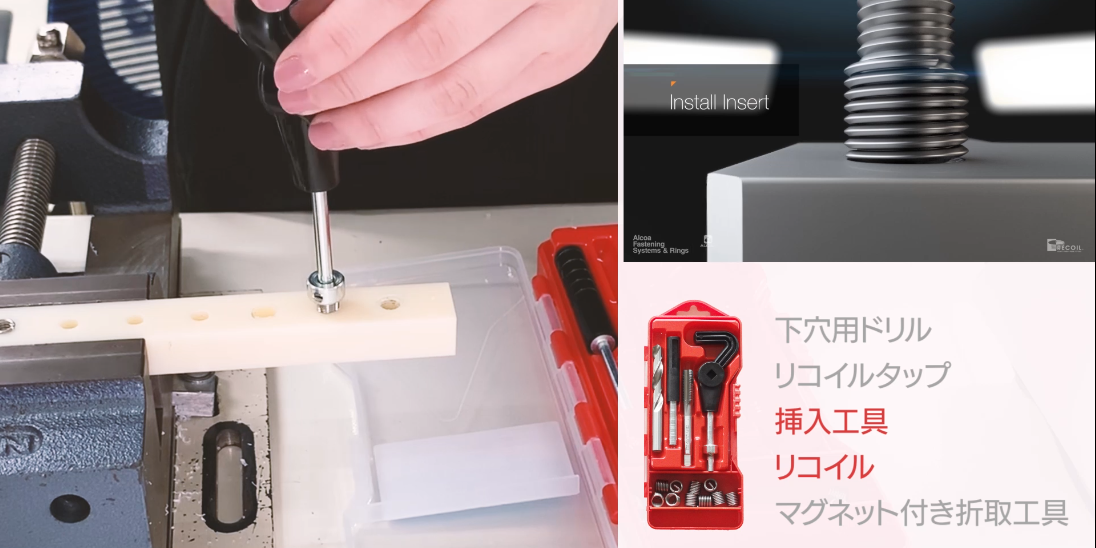

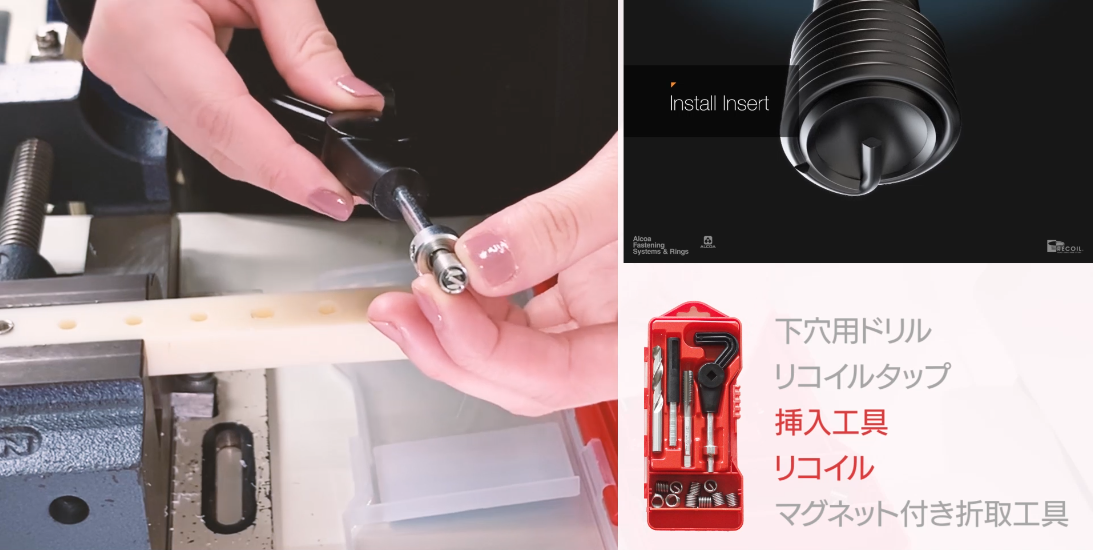

| 3 |  | リコイルのタングを下向きに、挿入工具に装着します。 |
| 4 |  | 垂直に軽く押し当てながらリコイルを挿入します。 |
| 5 |  | 挿入後、専用工具でタングを折り取ります。 |
スパークプラグのねじ山の場合
画像クリックで拡大表示

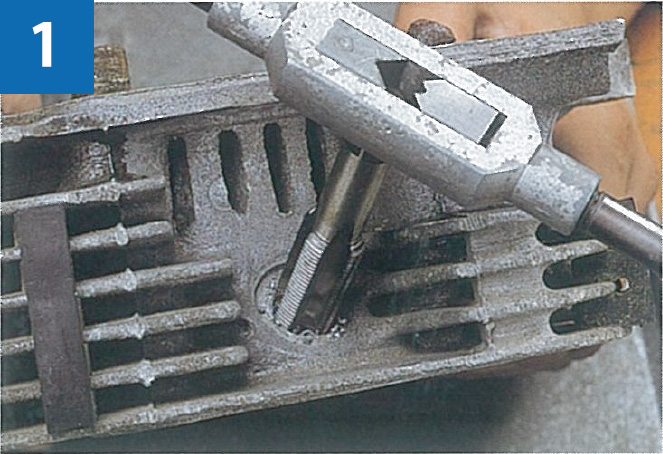

 | まず段付タップのパイロットタップ部分をねじ込みます。 ここではでは小型タップハンドルではなく、トルクが掛けやすい大型タップハンドルをご使用下さい。 |

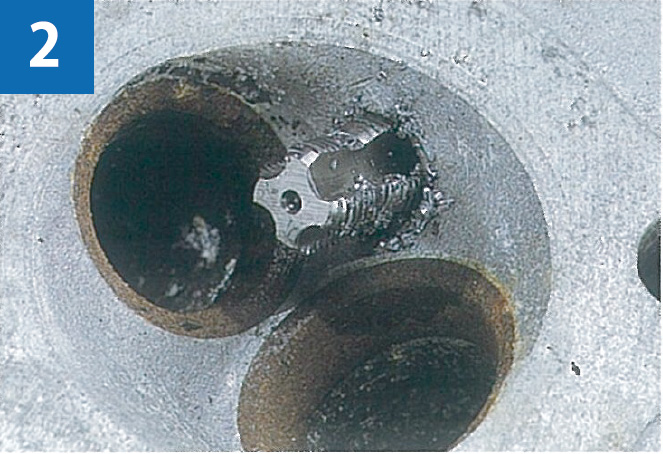

 | 時折、燃焼室側からタップの状況を確認してください。 エアブローを行い、切り粉を除去して下さい。 |

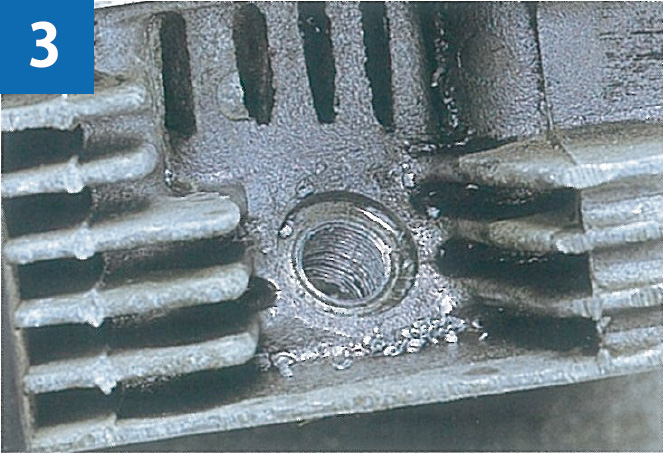

 | パイロットタップをねじ込み、下穴加工が完了。 パイロットタップを使用しない場合は、タップ加工の前に下穴加工のドリルを使用して下さい。使用する際にドリルの傾きに注意して下さい。 |

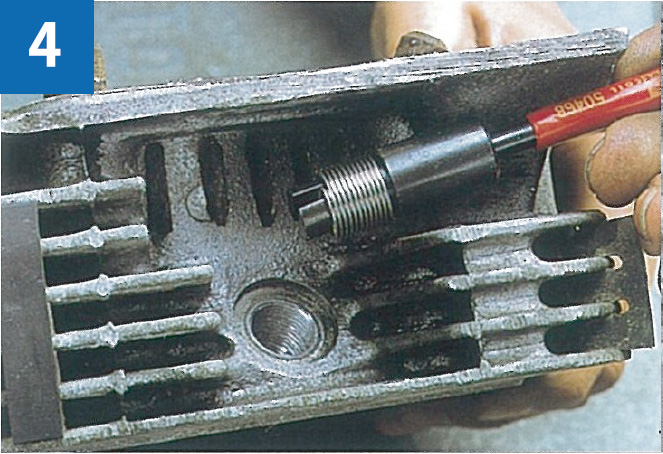

 | 切り粉を洗浄液で洗い流し、エアブローを行います。 防錆潤滑スプレーを少量吹き付けてリコイルを挿入して下さい。 挿入工具からリコイルが抜けないようゆっくり時計回りでねじ込んで下さい。 |

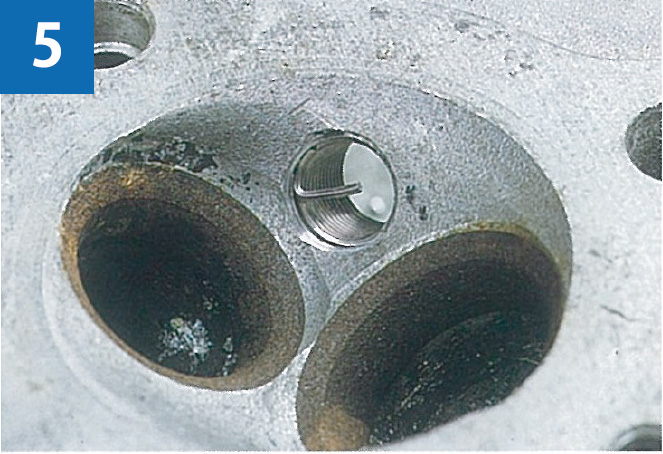

 | 燃焼室側からもリコイルが飛び出していないか確認してください。 もし、飛び出していた場合は短いリコイルを使用して下さい。 確認後、折取工具で先端を切り落として下さい。 |

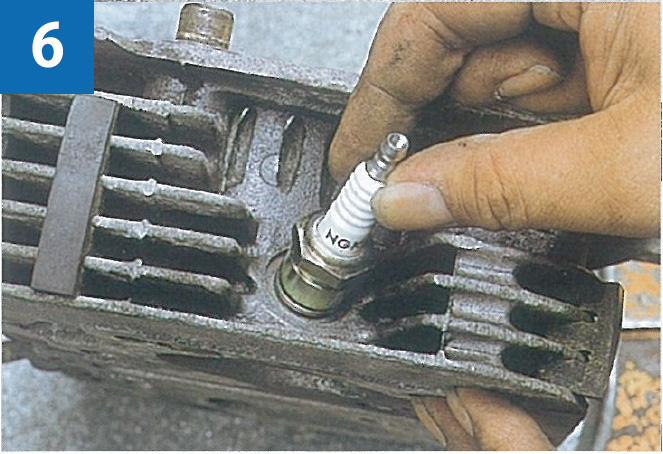

 | スムーズにプラグを締め付けることができるか指先で確認してください。 |
採用実績
自動車・二輪車・船舶・航空機などのエンジン修理
産業機械などの部品の修理
産業機械などの部品の修理
セット内容 / サイズ表
サイズによりセット内容が変わりますので、各サイズ表でご確認いただくか、お問い合わせください。
METRIC
セット内容
| トレードシリーズ リコイルキット | リコイルキット |
|---|---|
|
|
| サイズはお問い合わせください。 | |
*M12以下のみ挿入工具をタップハンドルとして利用できます
UNC / UNF
セット内容
| トレードシリーズ リコイルキット | リコイルキット |
|---|---|
|
|
| サイズはお問い合わせください。 | |
*M12以下のみ挿入工具をタップハンドルとして利用できます
BSW
セット内容
| トレードシリーズ リコイルキット | リコイルキット |
|---|---|
|
|
| サイズはお問い合わせください。 | |
*M12以下のみ挿入工具をタップハンドルとして利用できます
スパークプラグ用
セット内容
| リコイルキット | |
|---|---|
| サイズ表はお問い合わせください。 |
*タップハンドルとしては利用できません
BSF/BSC/BA/NPT/BSP/HARLEY/UNFE
セット内容
| トレードシリーズ リコイルキット | リコイルキット |
|---|---|
|
|
| サイズ表 | |
*M12以下のみ挿入工具をタップハンドルとして利用できます
インコネル
セット内容
| トレードシリーズ リコイルキット | |
|---|---|
| サイズ表 |
左ねじ用
セット内容
| トレードシリーズ リコイルキット | |
|---|---|
| サイズ表 |
パイロットタップ付き
セット内容
| リコイルキット | |
|---|---|
| サイズ表 |
*タップハンドルとしては利用できません
